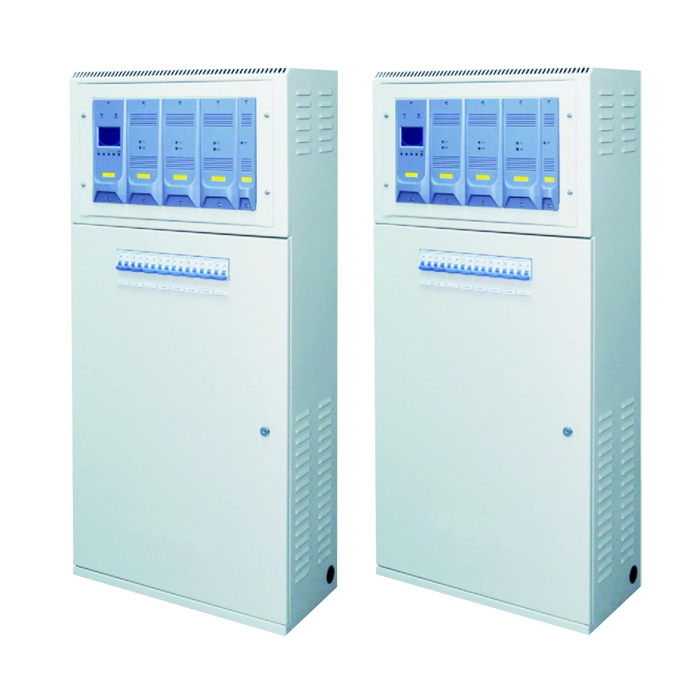

MYHY-JY-GZDW 一體式壁掛直流電源箱
產品概述
MYHY-JY-GZDW系列為我公司利用成熟的壁掛系統,滿足箱式電站、小型開 閉所、小型用戶變電站等場合使用,系統由檢控系統、整流模塊、降壓模塊、配電單 元、電池構成一體化的智能直流系統,系統可落地安裝,也可以掛墻安裝,具有體積 小,結構簡單、獨立構成系統等特點。
系統技術參數
﹥交流輸入電壓:220V-15%?+20%
﹥PT供電電壓:100V±10%
﹥電網頻率:50Hz±10%
﹥功率因數:>0.85
﹥輸出電壓范圍:DC20V-30V連續可調(對于24V系統),DC40V-60V連續可調(對于48V系統),DC90V-140V連續可調(對于110V系統),DC180V-280V連續可調(對于220V系統)
﹥輸出過壓保護:280V±2V (220V),140V ± 2V ( 110V),60V
﹥可聞噪音:≤55dB
﹥人機界面:128x64點陣LCD漢字菜單顯示,按鍵操作
﹥通訊接口:支持RS232/RS485兩種通訊接口,運行軟件已包括CDT451,現場根據需要自行選擇定義
﹥箱體尺寸WxDxH: 560 (或650安裝4個模塊)x280 x1200mm
﹥系統接線方案:GZDW33和GZDW35
﹥穩壓精度 :≤0.5%
﹥穩流精度 :≤0.5%
﹥紋波系數 :≤0.1%
﹥均流度:≥5%

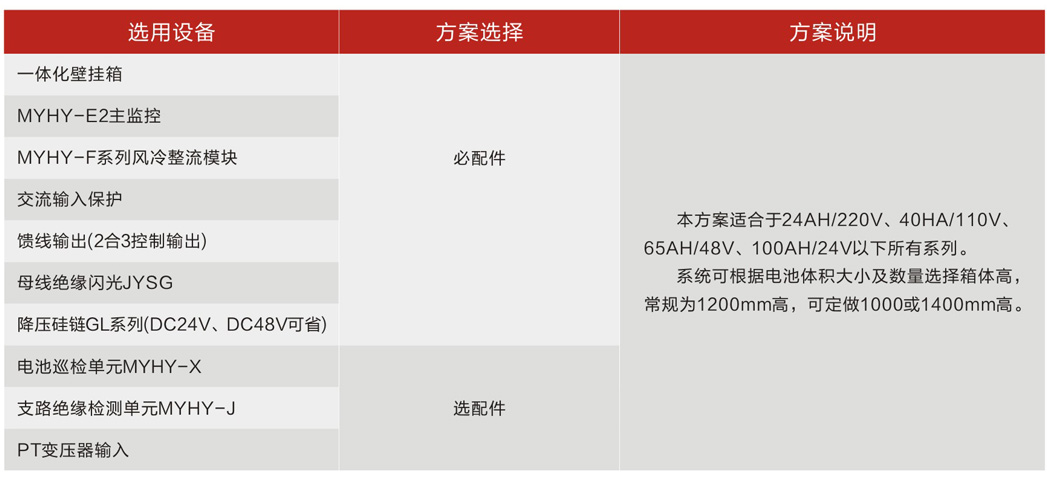

系統方案選擇
