產品概述

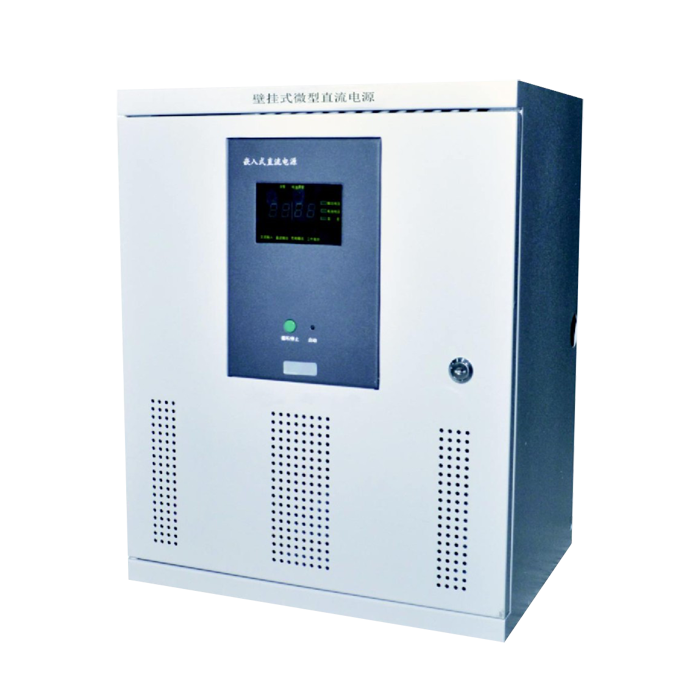

MYHY-JQB系列壁掛式微型直流電源是一種在嵌入式微機直流裝置基礎上改進 而來，具有外形體積小，輸出容量組成靈活，方便用于不同數量的開關柜和用戶端。此 產品同時填補壁掛電源和嵌入式電源之間的空白，為二次控制線路（如微機保護，智能 終端，指示燈及模擬指示器等）提供可靠的不間斷工作電源，可以為真空斷路器，負荷 開關設備等提供直流操作電源。

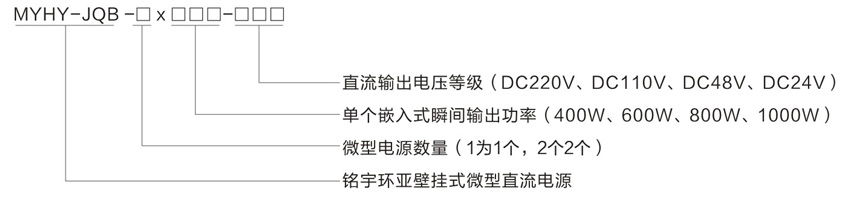

型號說明

系統特點

﹥壁掛安裝，使用維護方便

﹥可多個嵌入式組合使用，可靠性極大提高

﹥ 220V、110V、48V、24V多種輸入輸出方式，適用范圍廣

﹥智能化高頻電源技術，自檢測、自診斷，可當?shù)仫@示、報警，也可聯網通信，實現無人值守的自動化遠程管理

﹥當裝置交流供電停電后，保證直流供電正常連續，具體備用時間由蓄電池容量和負載大小決定，當電池放電至過欠壓時， 裝置發出報警信號，并為保護蓄電池自動停止直流輸出；當交流供電正常時，裝置自動恢復直流供電并在72小時之內將 蓄電池重新充滿

﹥可每個嵌入式微型電源配2節12V電池，也可以多個嵌入式微型直流裝置共用2節12V電池

﹥通信速率9600bps;規約采用MODBUS通信規約

系統技術參數

﹥交流輸入：85?265VAC頻率：50Hz±10%

﹥輸出電壓：DC220V、DC110V、DC48V、DC24V

﹥單臺嵌入式輸出功率及功耗：

(1)連續運行功率：連續運行：忘100W?？蓾M足微機保護裝置、指示燈、模擬指示器供電需要；由電池供電時，根據電池容量及 負載參數可長達8?24小時；

(2)短時運行功率：在200W, 20S?？蓾M足VS1、VD4、ZN21等大多數10KV系統彈操機構斷路器，電動負荷開關儲能供電需要;

(3)瞬時運行功率：最大1000W, 100mSo可滿足VS1、VD4、ZN21等大多數10KV系統彈操機構斷路器，及負荷開關分合閘

供電需要；由電池后備供電時，可操作20次以上；

﹥單個HQ，選配電池容量可參考樣本單獨章節；多個HQ，選配電池容量按設計要求，常規為2節24AH或33AH

﹥外形尺寸W x D x H: 300 x 200 x 500mm
