產品中心

Product Center

首頁  - 產品中心  - MYHY(J5-GZDW J6-GZDW) 彩色觸摸屏直流電源柜

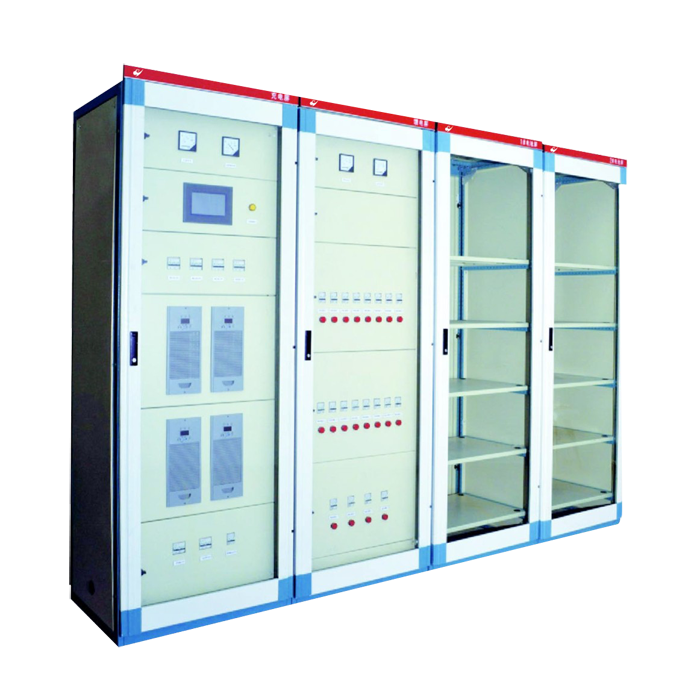

MYHY(J5-GZDW J6-GZDW) 彩色觸摸屏直流電源柜

功能介紹
產品參數

產品概述

MYHY-E5 (7寸)、HG-E6 (10.4寸)監控系統為我公司直流屏事業發展的象 征,從按鍵操作5.7寸蘭色觸摸屏到工業式觸摸彩色控制的飛躍,實現了直流系統單電 單充、單電雙充、雙電單沖、雙電雙充、雙電三充等系統多種接線方式,觸摸系統可直 觀顯示交流進線狀態、直流電源、電池組和母線的重要遙測、遙信數據,主界面開關均 為動態顯示,觸摸對應圖片可進入詳細信息査看界面,下側設置有系統快捷菜單,點擊 可進入相應界面。系統可配置綜合檢測模塊、電池巡檢模塊、絕緣檢測模塊、開關量模 塊。該系統的主要特點是功能強大,界面人性化,簡潔穩定。


系統特點

顯示器采用800 x 480或800 x 600彩色觸摸屏

可檢測2路3相交流電壓,6路母線絕緣,4路電流,2路電池溫度

可檢測220節電池電壓,2段母線絕緣,監測16x64路開關量狀態

可選配我公司H全系列或艾默生全系列模塊構成系統,最多32個模塊,組態靈活

單組可選配2臺電池巡檢單元J-X55節電池檢測

可選配16臺支路絕緣檢測單元J-JY (可檢測480路支路)

超大內存,可記錄歷史故障和運行記錄存儲條數各約500000條以上

監控器可記錄并顯示電池的充放電曲線

具備RS323/RS485、RJ45通訊接口,提供CDT、MODBUS、舊C61850 (選配)等通訊規約


系統技術參數

交流輸入:AC380V-15%?+20%,頻率50Hz±10%

輸出電壓:90V?143V任意設定(110V系統),180V?286V任意設定(220V系統)

工作效率>94%

紋波系數<0.5%

穩壓精度<0.5%

穩流精度<0.5%

電池充電管理:自動

電池容量:任意設定容量的直流系統

模塊限流:10%?110%任意設定

人機界面:800><480彩色觸摸屏(JS-E5),或800 x 600彩色觸摸屏(JS-E6)

通訊接口:支持RS232/RS485、RJ45通訊接口,提供CDT、MODBUS、舊C61850 (選配)等通訊規約

柜體尺寸(WxDxH) : 800x600x2260 (或2360)

系統接線方案:所有接線方案

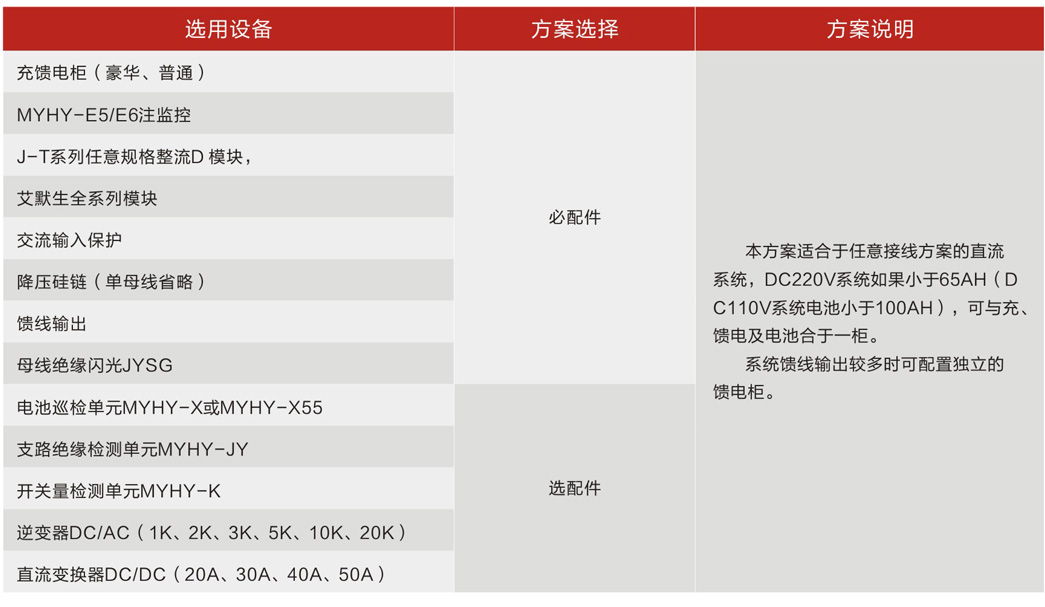

系統方案選擇
