產品概述

MYHY-E3監控系統是為滿足用戶常規直流屏系統而設計的一款中型監控，其主 要適用于7Ah~200Ah單組電池單組充電系統，電池巡檢和絕緣監測是通過擴展方式實 現，通過RS485接口與該監控器聯機，可實現24節電池巡檢和30路支路絕緣監察，實 現13路支路開關跳閘故障檢測。該監控器的特點是集中一體式加擴展單元的組合結 構，性價比高，接線簡單，安裝方便。

系統特點

﹥主監控采用240 x 64點陣LCD漢子菜單顯示，按鍵操作

﹥可測量合母、控母電壓、電池、控母電流

﹥測量、顯示值完全用軟件校準，無需電位器調節

﹥自帶直流系統母線絕緣監察

﹥具有溫度補償功能

﹥可選配我公司H -T系列或艾默生全系列模塊構成系統，組態靈活

﹥支持單組蓄電池、單母線不分段系統

﹥可選配1臺電池巡檢單元J-X ( 24節電池檢測）

﹥可選配1臺支路絕緣檢測單元J-JY (可檢測30路支路）

﹥提供MODBUS協議，可與后臺通信，實現“四遙”

﹥交流輸入：AC380V-150%?+20%,頻率50Hz±10%

﹥輸出電壓：90V-143V任意設定（110V系統），180V-286V任意設定（220V系統）

﹥輸出電流：5A-160A(系統最大配置8個整流模塊）

﹥電池容量：7Ah~220Ah任意設定容量的直流系統

﹥模塊限流：10%?110%任意設定

﹥工作效率：>94%

﹥穩壓精度：<0.5%

﹥紋波系數：<0.5%

﹥穩流精度：<0.5%

﹥電池充電管理：自動

﹥人機界面：240x64點陣LCD漢字菜單顯示，按鍵操作

﹥柜體尺寸（WxDxH): 800x600x2260(或或2360)

系統接線方案：GZDW33和GZDW35

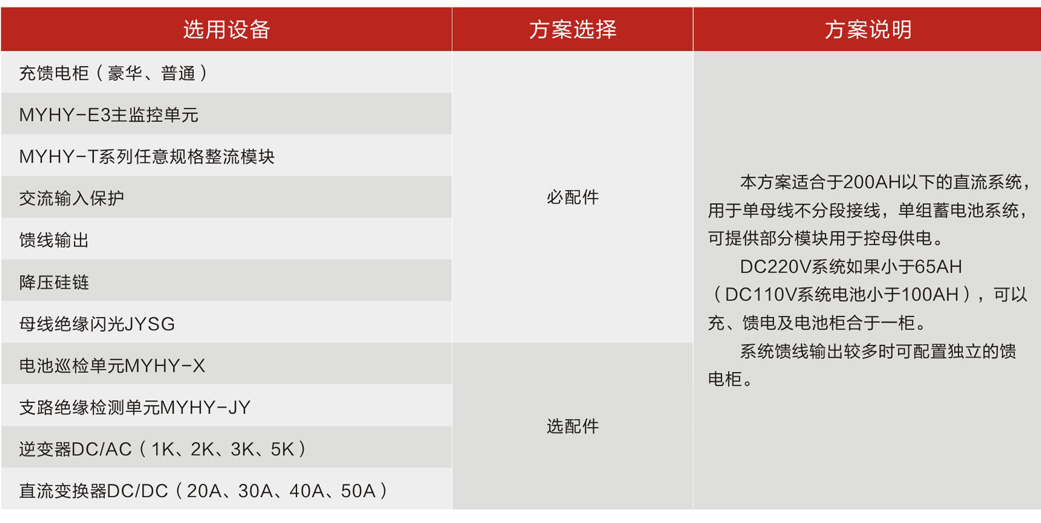

系統方案選擇
