產品概述

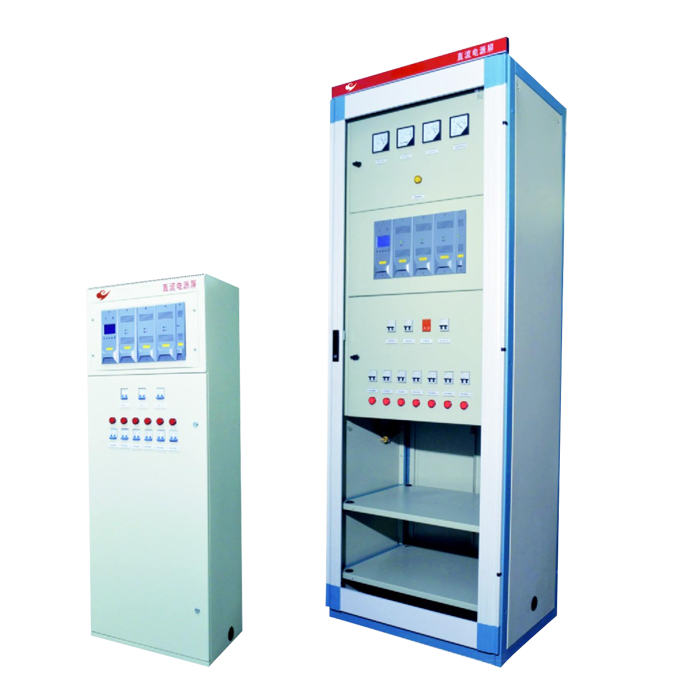

MYHY-E2監控系統與H-F系統模塊組成經濟型系統，適合小型開關站、小型用 戶變電站、智能大廈配電等場合。系統由整流模塊、監控模塊、降壓模塊、配電單元和 電池構成一體化柜體、結構簡單、獨立構成系統等特點；監控模塊采用LCD漢字菜單 顯示，系統監控對電池智能化管理，功能完善，具有與自動化系統連接的四遙接口，提 供RS232和RS185兩種通訊選擇，提供RTU、CDT、M0DBUS三種通訊規約選擇。

系統特點

﹥適合構成40AH/220V、65AH/110V、100AH/48V以下所有系統

﹥模塊、監控單元和降壓?jiǎn)卧捎脦щ姴灏谓Y(jié)構，安裝、維護方便快捷

﹥最多可安裝4個H -F系統自冷高頻整流充電模塊

﹥降壓?jiǎn)卧哂凶詣?dòng)規鏈降壓功能，最大電流3A/DC220V、4A/DC110V、5A/DC48V,沖擊電流30A/0.5S

﹥監控器采用LCD顯示，漢字菜單，按鍵操作，可實現系統參數設置、系統工作參數顯示、系統故障指示和系統校準

﹥監控單元具有對電池自動管理的功能

﹥提供RS232和RS485兩種通訊接口選擇，提供RTU、CDT、MODBUS三種通訊規約選擇，可與電站自動化系統連接

﹥監控器實現電池電壓、控母電壓、控母電流、電池充放電電流、模塊狀態監測

﹥配電單元提供2路交流輸入（可選擇一路PT100供電）、1路電池輸入

系統技術參數

﹥交流輸入電壓：220V-15%?+20%

﹥ PT供電電壓：100V±10%

﹥電網頻率：50Hz±10%

﹥功率因數：>0.85

﹥輸出過壓保護：280V±2V (220V)，140V±2V (110V)，60V±2V(40V)

﹥可聞噪音：≤55dB

﹥人機界面：128x64點陣LCD漢字菜單顯示，按鍵操作

﹥通訊接口：支持RS232/RS485兩種通訊接口，運行軟件已 包括CDT451 -91和MODBUS兩種通訊規約，用戶可在現場根據需要自行選擇定義

﹥柜體尺寸(WxDxH)： 800x600x2260(或2360)600x400(或500)x 1600mm

﹥系統接線方案：GZDW33和GZDW35

﹥輸出電壓范圍：42V-60V連續可調（對于48V系統）， 90V-140V連續可調（對于110V系統）， 180V-280V連續可調（對于220V系統）

﹥穩流精度：≤0.5%

﹥紋波系數：≤±0.1%

﹥均流度：≤5%

﹥效率：≥90%

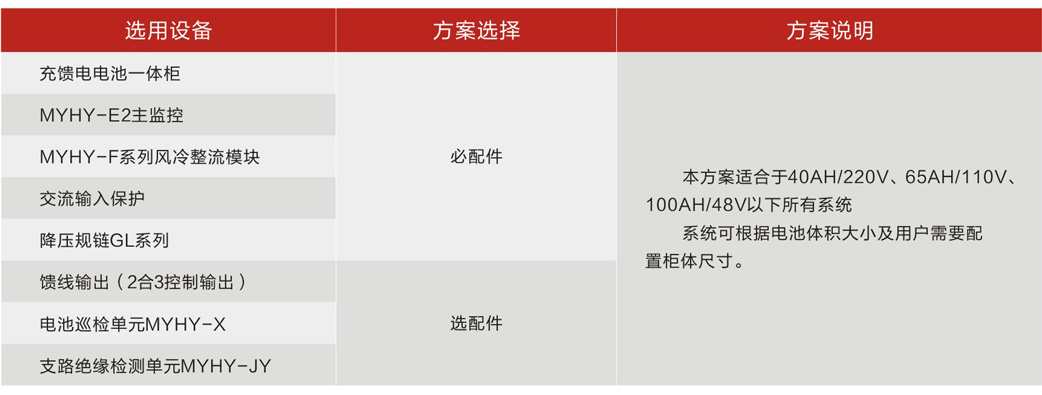

系統方案選擇
